海旭板狀剛玉，氧化鋁經(jīng)配料、粉磨和成型后，在略低于其熔點(diǎn)的溫條件下燒結(jié)完全的再結(jié)晶α- Al2O3。

Description：

Haixu tabular alumina is made of Al2O3, after ingredients, grinding and forming, smelting in high temperature furnace turned to α- Al2O3.

板狀剛玉理化指標(biāo)：

板狀剛玉特性：

板狀剛玉具有良好的加熱體積溫度性和良好的抗熱震能力。其晶體呈平板狀交錯(cuò)排列，增加了顆粒的機(jī)械強(qiáng)度;晶內(nèi)和晶間以分布均勻的閉氣孔為主，體積密度高，顯氣孔和吸水率低，減少了再制品的用液量;具有高耐火度、良好的熱震穩(wěn)定性、低熱收縮率和良好的熱負(fù)荷強(qiáng)度等的物理性能。同時(shí)，高純度避免了雜質(zhì)對(duì)系統(tǒng)的污染，是制作耐火材料、陶瓷材料和絕緣材料的理想原料。

Production feature:

Tabular alumina has good heat resistance and good bulk temperature thermal shock capabilities. The crystal staggered plate shape, to increasing the mechanical strength of the particles; interior structure full of closed pores, high bulk density, low apparent porosity and water absorption, to reducing the amount of fluid re-use productions; With good physical properties like: high refractoriness, excellent thermal shock resistance, low shrinkage and good thermal load strength etc. Meanwhile, high-purity avoiding damage to machines. Hiaxu/Sicheng is your best choose as refractory material/ceramic material and insulating materials.

板狀剛玉應(yīng)用：

板狀剛玉是一種理想的耐火材料，既可以作為骨料應(yīng)用于各種鋁質(zhì)耐火材料中，也可以添加到其他鋁質(zhì)不定型耐火材料中。

Application:

Haixu/Sicheng tabular alumina is an ideal refractory material, either can be used in various refractory alumina, or can be add in other unshaped refractories

板狀剛玉生產(chǎn)流程：

1.原材料

使用60#澳洲鋁粉，加入陶瓷球磨機(jī)研磨成380#的細(xì)粉

球磨機(jī)為瓷球磨，內(nèi)置瓷球的直徑是30.40.50毫米

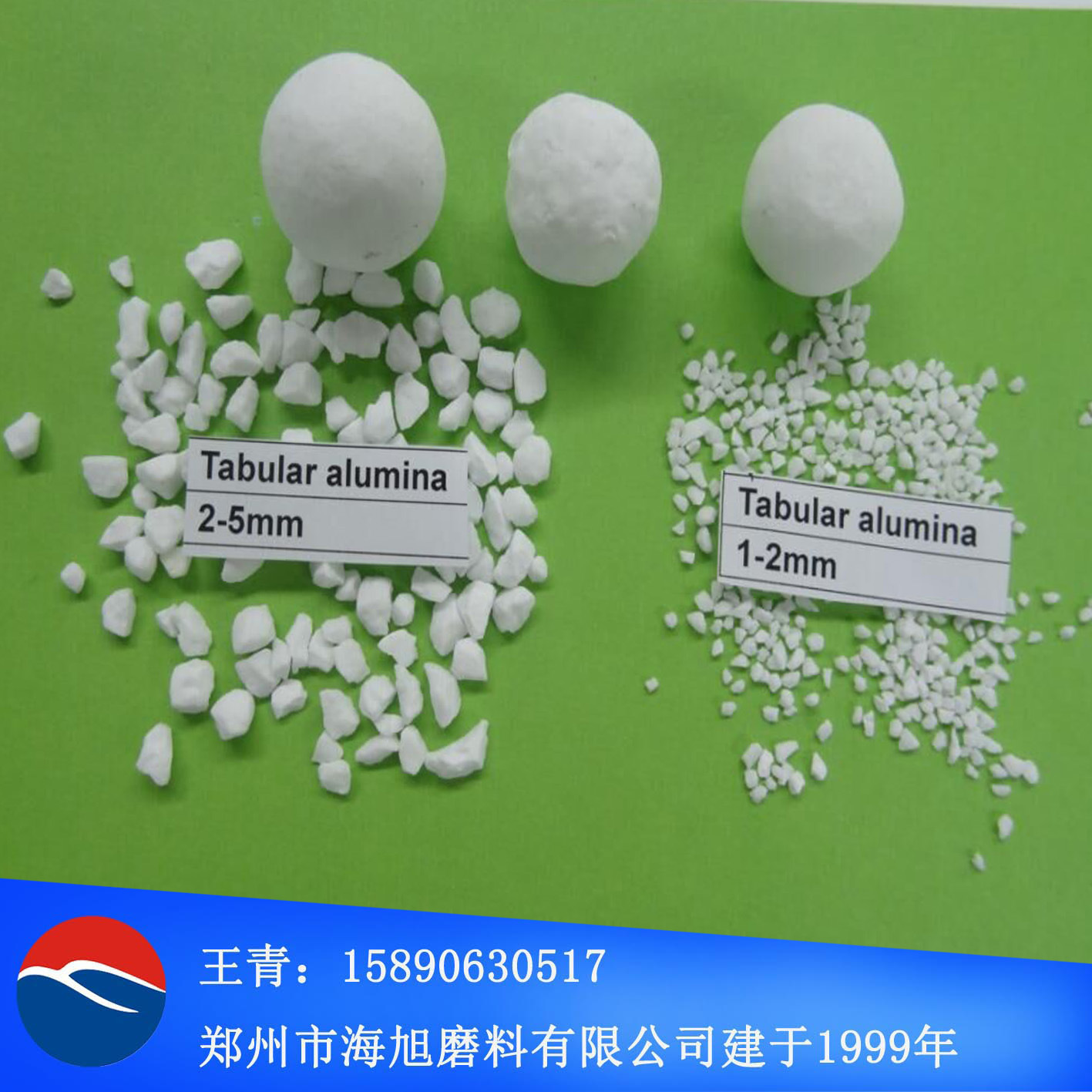

2.制作生球

380#細(xì)粉加水后，進(jìn)入成球筒制球

生球規(guī)格：直徑2.4cm min

制球時(shí)間：3小時(shí)左右

3.生球烘干

烘干設(shè)備：天然氣烘干塔

烘干時(shí)間：22小時(shí)

烘干標(biāo)準(zhǔn)：水分0.5% min

4.生球燒結(jié)

4.1燒結(jié)設(shè)備介紹

燒結(jié)設(shè)備：天然氣豎窯

燒結(jié)特點(diǎn)：速熱速冷

天然氣豎窯規(guī)格：

內(nèi)徑1.1米

外徑2.4米

塔高20米
