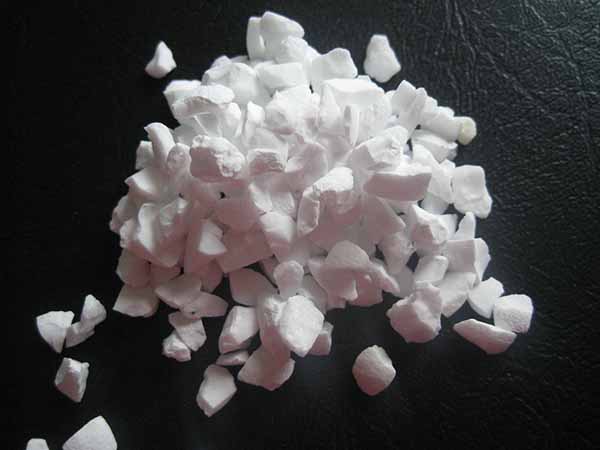

海旭板狀剛玉，是進(jìn)口氧化鋁經(jīng)配料、粉磨和成型后，在略低于其熔點(diǎn)的超高溫條件下燒結(jié)完全的再結(jié)晶α- Al2O3。

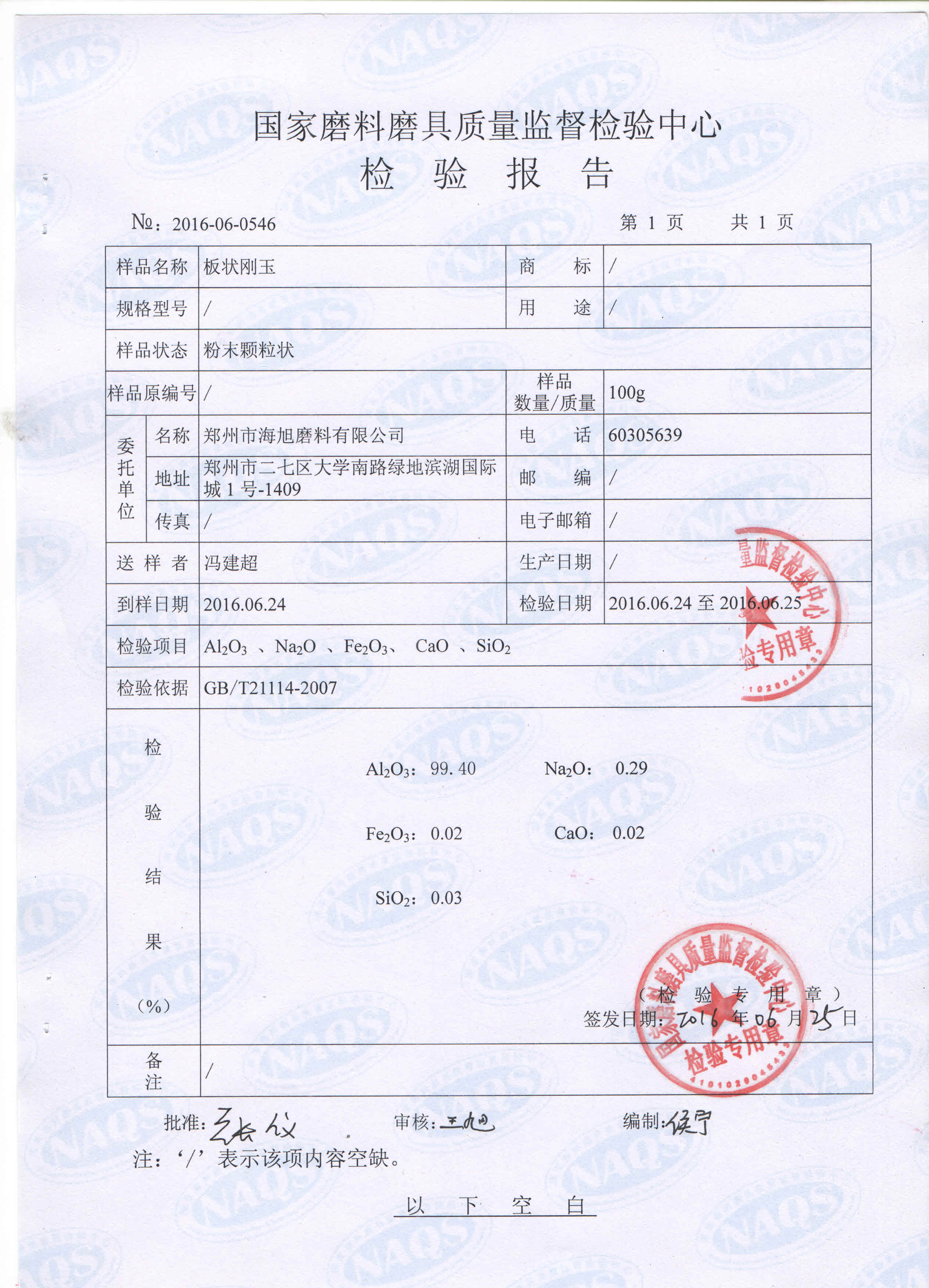

板狀剛玉理化指標(biāo)：

產(chǎn)品特性：

板狀剛玉具有良好的加熱體積溫度性和良好的抗熱震能力。其晶體呈平板狀交錯(cuò)排列，增加了顆粒的機(jī)械強(qiáng)度;晶內(nèi)和晶間以分布均勻的閉氣孔為主，體積密度高，顯氣孔和吸水率低，減少了再制品的用液量;具有高耐火度、良好的熱震穩(wěn)定性、低熱收縮率和良好的熱負(fù)荷強(qiáng)度等優(yōu)越的物理性能。同時(shí)，高純度避免了雜質(zhì)對(duì)系統(tǒng)的污染，是制作高級(jí)耐火材料、陶瓷材料和絕緣材料的理想原料。

應(yīng)用：

板狀剛玉是一種理想的耐火材料，既可以作為骨料應(yīng)用于各種鋁質(zhì)耐火材料中，也可以添加到其他鋁質(zhì)不定型耐火材料中。

板狀剛玉生產(chǎn)流程：

1.原材料

使用60#澳洲進(jìn)口鋁粉，加入陶瓷球磨機(jī)研磨成380#的細(xì)粉

球磨機(jī)為瓷球磨，內(nèi)置瓷球的直徑是30.40.50毫米

2.制作生球

380#細(xì)粉加水后，進(jìn)入成球筒制球

生球規(guī)格：直徑2.4cm min

制球時(shí)間：3小時(shí)左右

3.生球烘干

烘干設(shè)備：天然氣烘干塔

烘干時(shí)間：22小時(shí)

烘干標(biāo)準(zhǔn)：水分0.5% min

4.生球燒結(jié)

4.1燒結(jié)設(shè)備介紹

燒結(jié)設(shè)備：天然氣豎窯

燒結(jié)特點(diǎn)：速熱速冷

天然氣豎窯規(guī)格：

內(nèi)徑1.1米

外徑2.4米

塔高20米

最大容量55噸

12個(gè)天然氣進(jìn)氣口

4.2燒結(jié)流程

4.2.1進(jìn)料

通過(guò)提送裝置，把烘干后的生球提升到豎窯窯頂

4.2.2預(yù)熱

豎窯從上到下根據(jù)溫度區(qū)間分為十節(jié)，從上到下10-1

窯頂為預(yù)熱帶-第十節(jié)為100度，然后自由落下

4.2.3高溫?zé)Y(jié)

第六節(jié)溫度迅速升溫到1950度（最高溫度）

第六節(jié)-第八節(jié)溫度都特別高

4.2.4風(fēng)冷

第五節(jié)以下風(fēng)冷，燒結(jié)后的熟球出爐時(shí)溫度為400度

5.制砂

5.1制砂準(zhǔn)備

熟球提送進(jìn)料倉(cāng)，進(jìn)行風(fēng)冷處理，風(fēng)冷到100度以下

5.2制砂

風(fēng)冷后的熟球提送進(jìn)巴馬克制砂機(jī)，破碎，制砂，磁選（去除機(jī)械鐵-設(shè)備脫落的鐵屑），篩分，包裝

5.3制粉

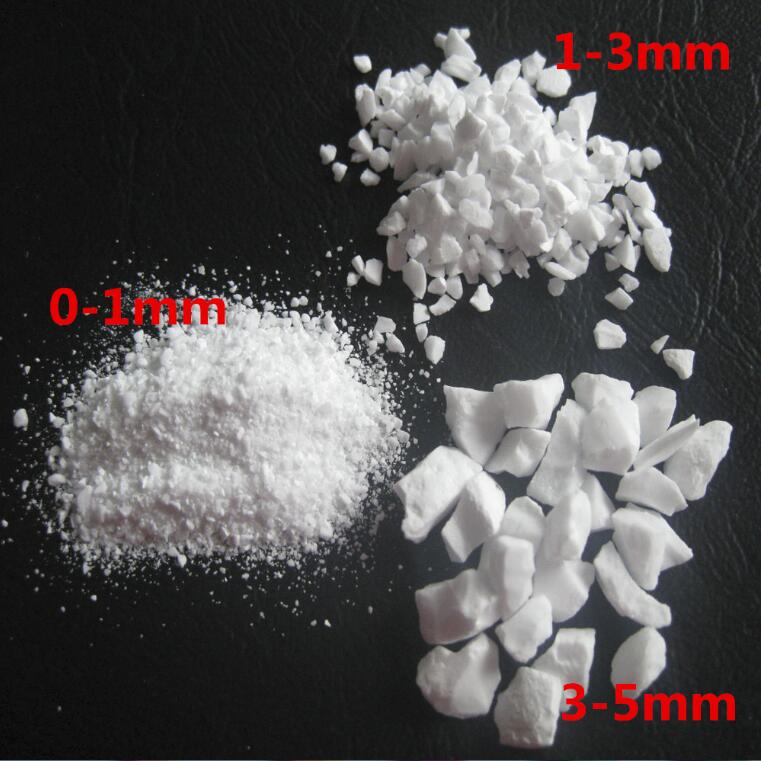

• Ø 小型球磨機(jī)做1mm直徑以下的細(xì)粉

如：0.5-1mm  0-0.5mm 0.2-0.6mm 0-0.2mm等

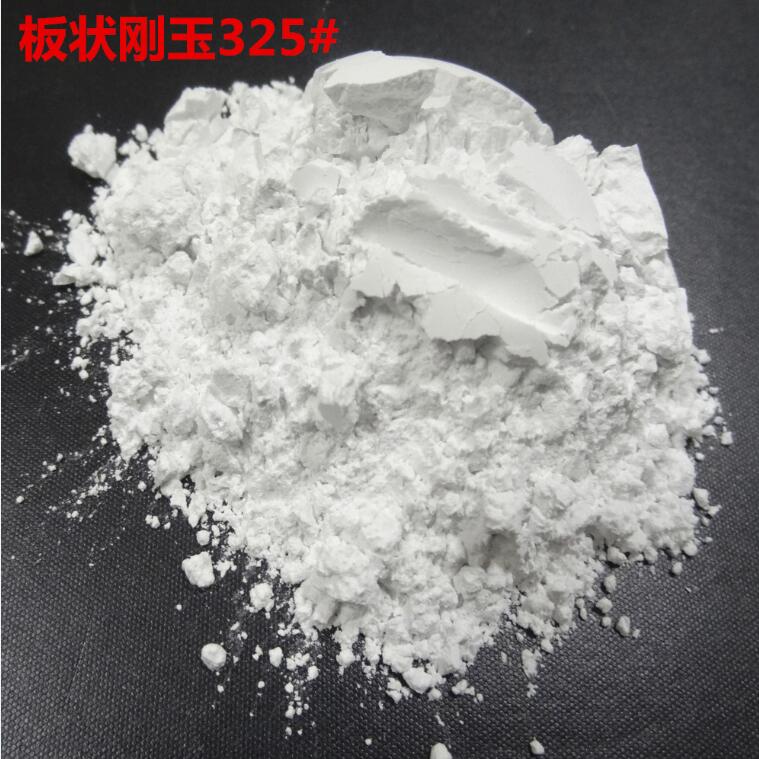

• Ø 大的球磨機(jī)做200#-0  325#-0 400#-0的細(xì)粉

QC

1.制粉質(zhì)檢

380#細(xì)粉時(shí)抽檢，通過(guò)率 98%min

2.生球質(zhì)檢

質(zhì)檢周期-2小時(shí)

3.質(zhì)檢標(biāo)準(zhǔn)

體積密度-1.92g/cm3 min

水分-1.8% max

4.熟球質(zhì)檢

質(zhì)檢周期-2小時(shí)

質(zhì)檢標(biāo)準(zhǔn)

體積密度-3.50g/cm3 min

顯氣孔率-5.0 max

吸水率-1.5 max

5.成品質(zhì)檢

質(zhì)檢周期：4小時(shí)

樣本數(shù)量：每個(gè)噸包檢測(cè)2份樣品

質(zhì)檢項(xiàng)目：理化指標(biāo)全部檢測(cè)

包括：體密，水分，吸水率，顯氣孔率，化學(xué)指標(biāo)等
