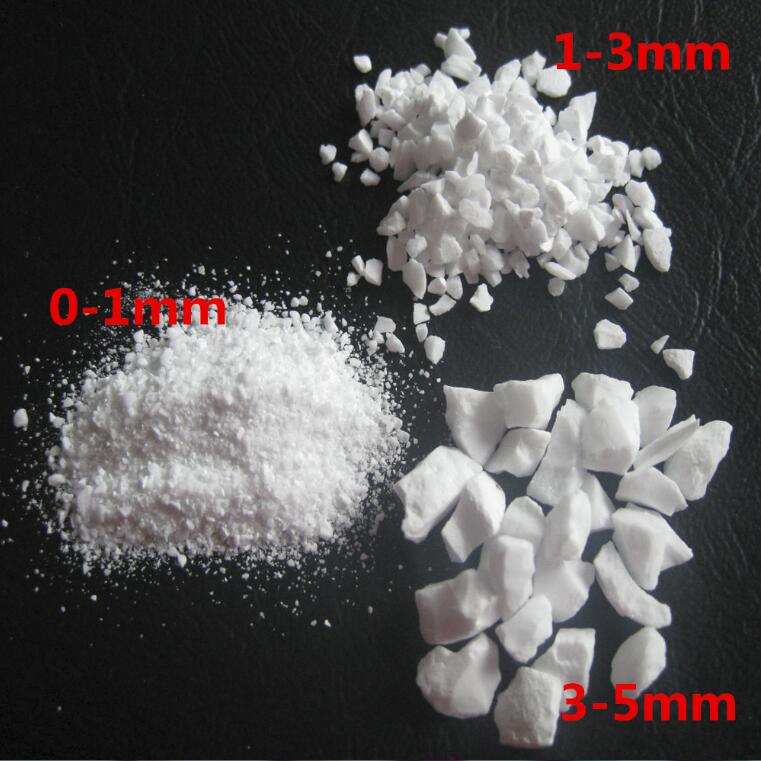

|
板狀剛玉段砂 0-0.5mm，0-1mm，1-2mm，2-3mm，2-5mm， 3-5mm，3-6mm，5-8mm，5-10mm （可根據客戶要求定做）
|

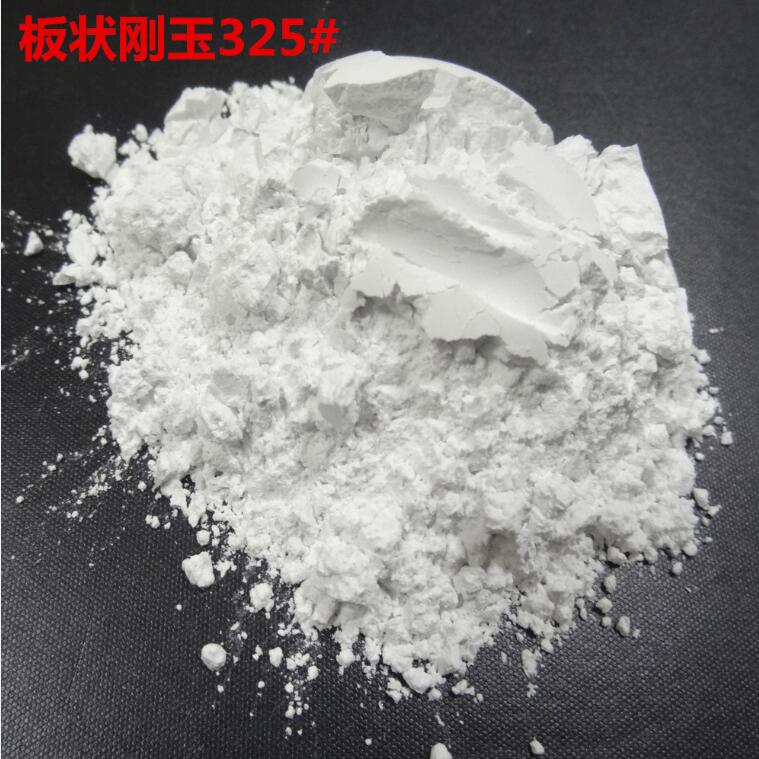

板狀剛玉細粉 常用板狀剛玉細粉型號： 325#，320#-0，200#-0，150#-0，100#-0 （可根據客戶要求定做）
|
海旭板狀剛玉，是進口氧化鋁經配料、粉磨和成型后，在略低于其熔點的超高溫條件下燒結完全的再結晶α- Al2O3。
Description：
Haixu tabular alumina is made of Al2O3, after ingredients, grinding and forming, smelting in high temperature furnace turned to α- Al2O3.
板狀剛玉理化指標：
|
型號 Style
|
化學成分chemical index |
物理指標 physical index |
|||||
|
Al2O3% |
SiO2% |
Fe2O3% |
Na2O % |
體積密度 Volume density (g/cm3) |
吸水率 water absorption |
顯氣孔率 apparent porosity |
|
|
0-1mm 0-0-5mm 1-2mm 2-3mm 1-3mm 3-5mm 5-8mm 5-10mm |
99.3 min |
0.1 max |
0.02 max |
0.4 max |
3.5 |
1.5 |
5max |
|
200#-0 320#-0 325# |
99.1 min |
0.15 max |
0.04 max |
0.4 max |
3.45 |
2.0 |
6max
|
產品特性：
板狀剛玉具有良好的加熱體積溫度性和良好的抗熱震能力。其晶體呈平板狀交錯排列，增加了顆粒的機械強度;晶內和晶間以分布均勻的閉氣孔為主，體積密度高，顯氣孔和吸水率低，減少了再制品的用液量;具有高耐火度、良好的熱震穩定性、低熱收縮率和良好的熱負荷強度等優越的物理性能。同時，高純度避免了雜質對系統的污染，是制作高級耐火材料、陶瓷材料和絕緣材料的理想原料。
Production feature:
Tabular alumina has good heat resistance and good bulk temperature thermal shock capabilities. The crystal staggered plate shape, to increasing the mechanical strength of the particles; interior structure full of closed pores, high bulk density, low apparent porosity and water absorption, to reducing the amount of fluid re-use productions; With good physical properties like: high refractoriness, excellent thermal shock resistance, low shrinkage and good thermal load strength etc. Meanwhile, high-purity avoiding damage to machines. Hiaxu/Sicheng is your best choose as refractory material/ceramic material and insulating materials.
應用：
板狀剛玉是一種理想的耐火材料，既可以作為骨料應用于各種鋁質耐火材料中，也可以添加到其他鋁質不定型耐火材料中。
Application:
Haixu/Sicheng tabular alumina is an ideal refractory material, either can be used in various refractory alumina, or can be add in other unshaped refractories
板狀剛玉生產流程：
1.原材料
使用60#澳洲進口鋁粉，加入陶瓷球磨機研磨成380#的細粉
球磨機為瓷球磨，內置瓷球的直徑是30.40.50毫米
2.制作生球
380#細粉加水后，進入成球筒制球
生球規格：直徑2.4cm min
制球時間：3小時左右
3.生球烘干
烘干設備：天然氣烘干塔
烘干時間：22小時
烘干標準：水分0.5% min
4.生球燒結
4.1燒結設備介紹
燒結設備：天然氣豎窯
燒結特點：速熱速冷
天然氣豎窯規格：
內徑1.1米
外徑2.4米
塔高20米
最大容量55噸
12個天然氣進氣口
4.2燒結流程
4.2.1進料
通過提送裝置，把烘干后的生球提升到豎窯窯頂
4.2.2預熱
豎窯從上到下根據溫度區間分為十節，從上到下10-1
窯頂為預熱帶-第十節為100度，然后自由落下
4.2.3高溫燒結
第六節溫度迅速升溫到1950度（最高溫度）
第六節-第八節溫度都特別高
4.2.4風冷
第五節以下風冷，燒結后的熟球出爐時溫度為400度
5.制砂
5.1制砂準備
熟球提送進料倉，進行風冷處理，風冷到100度以下
5.2制砂
風冷后的熟球提送進巴馬克制砂機，破碎，制砂，磁選（去除機械鐵-設備脫落的鐵屑），篩分，包裝
5.3制粉
- Ø 小型球磨機做1mm直徑以下的細粉
如：0.5-1mm 0-0.5mm 0.2-0.6mm 0-0.2mm等
- Ø 大的球磨機做200#-0 325#-0 400#-0的細粉
QC
1.制粉質檢
380#細粉時抽檢，通過率 98%min
2.生球質檢
質檢周期-2小時
3.質檢標準
體積密度-1.92g/cm3 min
水分-1.8% max
4.熟球質檢
質檢周期-2小時
質檢標準
體積密度-3.50g/cm3 min
顯氣孔率-5.0 max
吸水率-1.5 max
5.成品質檢
質檢周期：4小時
樣本數量：每個噸包檢測2份樣品
質檢項目：理化指標全部檢測
包括：體密，水分，吸水率，顯氣孔率，化學指標等
客服1
